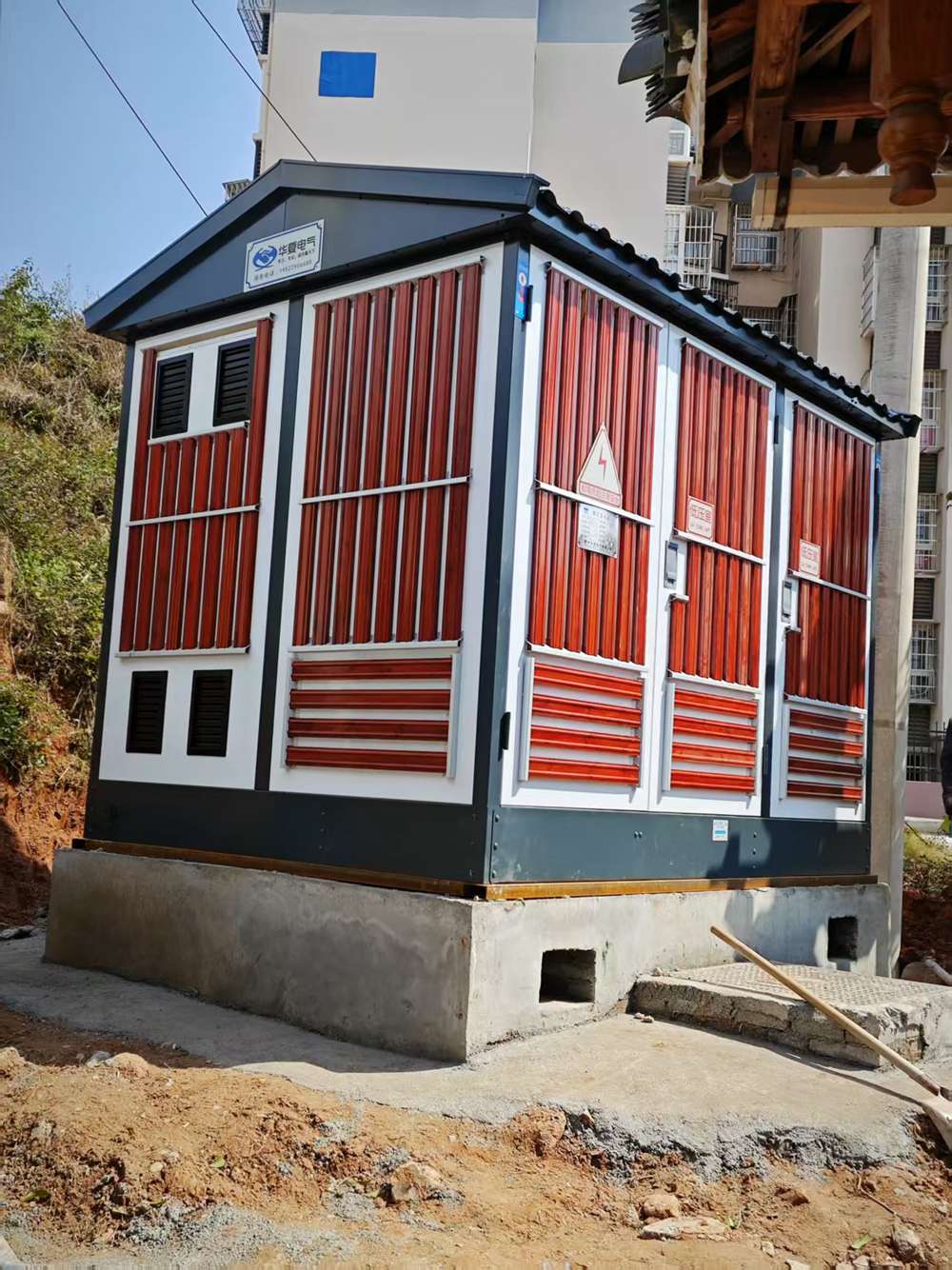

箱式變電站安裝完成后的驗收是確保其安全、穩定運行的關鍵環節，需從外觀、電氣性能、功能運行等多維度全面檢查，具體驗收流程和要點如下：
一、外觀與基礎驗收
箱體檢查
箱體無變形、銹蝕、破損，漆面均勻完好，標識清晰（如型號、電壓等級、警示標志等）。
箱門、蓋板關閉嚴密，門鎖靈活，密封膠條完好，無滲水、漏雨痕跡（可模擬雨天測試或檢查排水孔是否通暢）。
通風窗、百葉窗無遮擋，防小動物網（網孔≤10mm）安裝牢固，無破損。
基礎與固定驗收
基礎表面平整，無裂縫、沉降，與箱體間隙用防火泥或密封材料封堵嚴密。
箱體通過膨脹螺栓與基礎固定牢固，螺栓無松動、銹蝕，數量符合規范（每側不少于 2 個）。
基礎高出地面 10-30cm，周邊排水坡度合理，無積水。
二、電氣連接與接地系統驗收
電纜與接線檢查
高低壓電纜敷設規范，穿管處有防水密封圈，終端頭制作平整、絕緣層完好，無破損或裂紋。
接線端子緊固，無松動、過熱痕跡（如發黑、氧化），相位標識清晰且正確（用相序表核對）。
低壓側母線排間距符合安全距離，絕緣護套完好，連接處涂抹導電膏，無裸露導體。
接地系統測試
箱體外殼、變壓器中性點、避雷器、高壓柜等接地端子均可靠接地，接地線路無纏繞、破損。
用接地電阻測試儀測量接地電阻，應≤4Ω（特殊環境按設計要求），且多次測量結果穩定。
三、設備性能與絕緣測試
變壓器檢查
油浸式變壓器油位正常、無滲漏，油色透明（無渾濁、發黑）；干式變壓器絕緣外套清潔，無破損。
測量變壓器高低壓側絕緣電阻：10kV 側≥1000MΩ，低壓側≥500MΩ（用 2500V 搖表，環境溫度 20℃時）。
分接開關檔位正確，切換靈活，檔位指示與實際一致。
高低壓柜測試
高壓斷路器、負荷開關分合閘動作靈活，輔助觸點接觸良好，操作機構無卡澀。
低壓斷路器過載、短路保護動作值符合設計，漏電保護器動作靈敏（測試按鈕可觸發跳閘）。
高低壓側各回路絕緣電阻：高壓側≥1000MΩ，低壓側≥10MΩ（用 500V 搖表），相間、對地絕緣均合格。
四、功能調試與試運行驗收
功能測試
模擬高壓側送電，檢查低壓側出線電壓、電流是否正常，計量儀表顯示準確（與標準表對比誤差≤1%）。
測試保護裝置：如過流、速斷、零序保護等，模擬故障時應能可靠跳閘，動作時間符合設定值。
散熱系統：風扇、溫控器工作正常，當變壓器溫度達到設定值時，風扇自動啟動，溫度下降后停止。
試運行驗收
帶額定負荷連續試運行 24 小時，期間檢查：
箱體及設備無異常聲響、異味、振動；
各連接點、開關、變壓器溫升不超過規范（如變壓器頂層油溫≤85℃）；
儀表指示穩定，無電壓波動、電流異常現象。
五、資料與文檔驗收
驗收時需提供完整資料，包括：設備出廠合格證、說明書、試驗報告；安裝記錄（如基礎尺寸、接地電阻值）；絕緣測試、保護調試記錄；電纜敷設圖紙、接線圖等。
資料需簽章齊全，數據與實際測試結果一致，可追溯安裝及調試過程。
驗收合格后，需簽署驗收?qǐng)?bào)告，明確責任方及整改項（若有）。只有全部項目達標，箱式變電站方可正式投入運行，后續還需按規范定期進行維護校驗。
